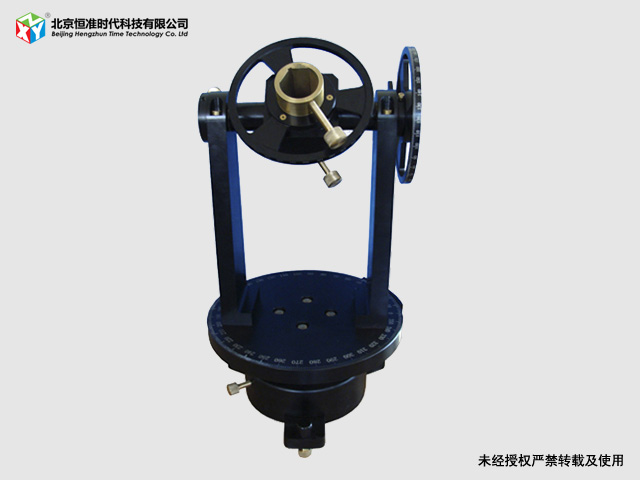

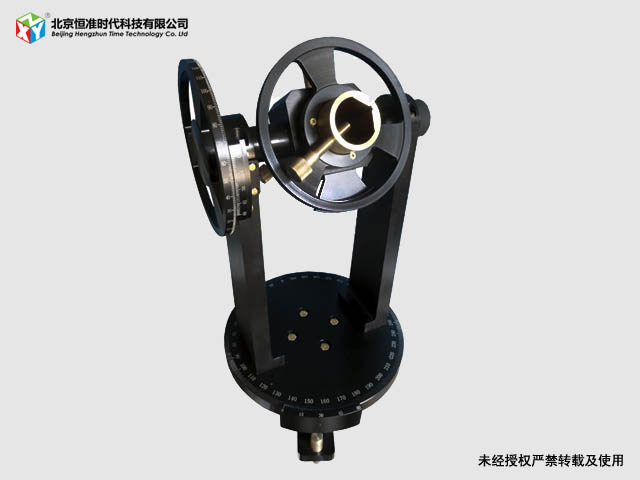

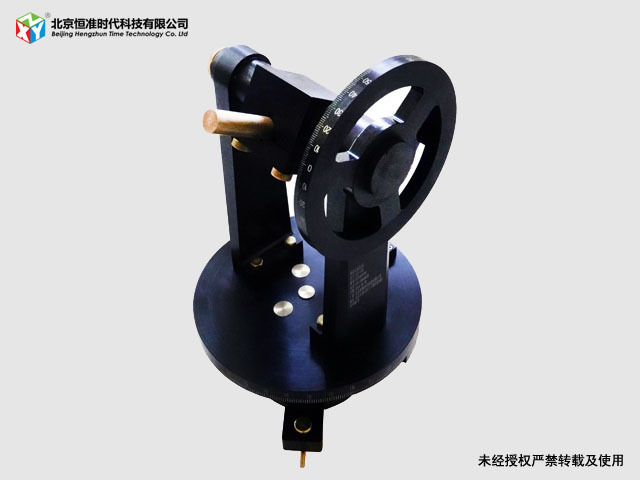

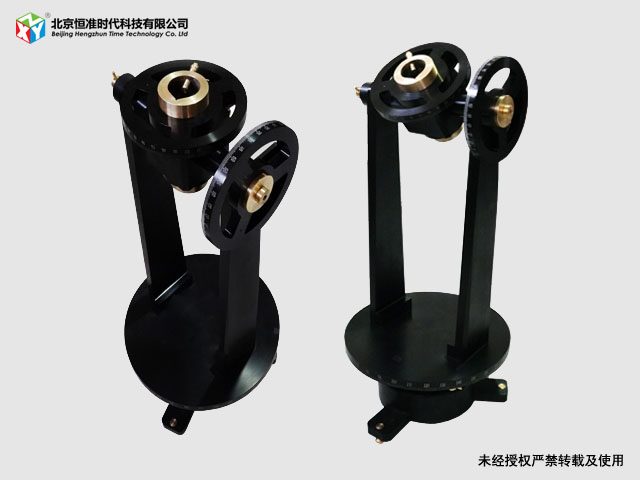

煤炭钻井测斜仪校验台

•
•
•
•
•

       北京恒准时代科技有限公司生产的测斜仪校验台是可用于磁测量设备、磁导航设备及其他姿态测量产品的标定、检验的设备。 用于煤矿石油航天等各类传感器的三个轴向（井斜、方位、工具面）的出厂标定和检测检验，测斜仪校验台 可满足直径15mm～40mm、长度≤0.8 m、重量≤5kg的传感器安装固定及校准测量。

产品参数

1 产品的外观描述

立式：通俗的讲为落地式。

无磁转台：使用材料的磁导率1.05。

2产品的结构

轴数：三轴。

夹具变径范围：15mm～50mm（通孔直径）可调。或定制

可适用的探管长度：1.5m。

承重能力：校验台及卡具对探管的承重能力不小于5kg。

工作模式：快速旋转和精密刻度。

3产品标度盘分辨率

3.1 顶角

测量范围：0～360 分辨率：0.05

3.2 方位角

测量范围：0 ~360 分辨率：0.05 准确度：0.05

3.3 工具面角

测量范围：0 ~360 分辨率：0.05 准确度：0.05

测斜仪校验台三轴锁紧

测斜仪校验台三轴微调

测斜仪校验台三轴刻度

测斜仪校验台连续回转
